제품 상세 정보:
|
| 애플리케이션: | 알루미늄 스크랩 / 금은괴 용융 | 정격용량: | 1000kgs |
|---|---|---|---|
| 자연적 소비: | 55m3/ton | 틸팅 기능: | 유압 틸팅 장치 |
| 단열재: | 세라믹 섬유 블랭킷 | 내화성 복공: | 연합한 광물을 함유하는 케스타블 |
| 강조하다: | 스크랩 알루미늄 용해로,1000KGS 금은괴 용융로,용융로를 금괴로 만드세요 |
||
재생적 가스를 연료로 하는 용융 & 보유 도가니로 YGL-1000Q 알루미늄 용해로 알루미늄 스크랩 장입
1. 장치적용
오우 장비가 알루미늄 스크랩의 운송과 용융을 위해 사용되고, 용융 알루니늄을 용융 알루니늄 유지로에 쏟아 붓기 위해 수력으로 기울여질 수 있습니다.
오우 타입 YGL-1000Q
2. 설치 구성도
| 이름 | 수량 | 발언 | |
| 주로 부분 | 노몸체 | 1개 세트 | 오레이션 플랫폼 없이 |
| 수력 틸팅 시스템 | 1개 세트 | ||
| 연소 시스템 | 1개 세트 | ||
| 제어 시스템 | 제어 시스템 | 1개 세트 | |
| 제어함 | 1 PC | ||
| 믹싱 부 | 혼합 장치 | 1개 세트 | |
| 제어 캐비넷 & 시스템 | |||
| 다른 부분 | 도가니 | 1 PC | 선택 |
| 문서 | 1개 세트 | ||
3. 장비 특징
3.1. 노몸체
- 도가니로는 유압 시스템의 틸팅일 수 있습니다. 그리고 퍼니스 쉘은 강철판과 철강과 다른 Q235 금속 물질군을 용접함으로써 만들어집니다
- 경주로의 굴뚝 입은 도가니의 상측 마우스에 직면하고 열 커튼이 도가니의 상측 마우스로부터 가열되는 동안 열손을 도가니에서 감소시키기 위해 도가니의 입으로 형성됩니다.
- 노몸체의 바닥은 액체 누출 공항을 갖추고 액체 누출 조사가 액체 누출 공항에 마련됩니다. 도가니가 알루미늄 액체를 누출시킬 때, 알람은 제시간에 발견될 수 있고 난방이 중지됩니다.
- 난로의 바닥에 있는 난로는 무거운 다루기 힘든 케스타블로 만들어집니다. 난로 쪽 위의 물질을 정렬시키는 난로는 혼합 마무리를 형성하기 위해 무거운 내화 연와와 섬유 양모로 만들어집니다. 또한 마무리가 좋은 단열 특성을 가지는다는 것을 보증할 뿐만 아니라, 마무리가 연소 화염의 직접적인 충격에 견딜 수 있다는 것을 재료의 이 조합은 보증합니다.
- 온도측정 열전대--측정 열전대가 익숙한 퍼니스 온도는 퍼니스 온도를 측정하고 제어하고 유동적 온도측정 열전대가 익숙한 알루미늄이 알루미늄 액체의 기온을 제어합니다. 그 둘 사이의 주요 부분과 보조물이 있습니다, 주요하고 보조인 것 전환될 수 있습니다
3.2. 수력 틸팅 시스템
- 도가니로는 수력으로 기울일 수 있습니다. 틸팅 브라켓은 충분한 세기와 구조적 안정성을 보증하기 위해 용접된 홈형 강과 강철판으로 만들어집니다.
- 유압 시스템은 수력 정거장, 전자기 방향성 밸브, 편도 스로틀 밸브, 유압 실린더와 다른 일부를 포함합니다.
- 유압 실린더의 한쪽 끝은 고정된 회전 브래킷을 지원하고, 지지축을 따라 회전할 수 있고 다른 방향의 발단이 노몸체위에 고정됩니다. 유압 실린더의 피스톤 로드가 쫓겨날 때, 노몸체는 올라가고 노몸체가 회전 브래킷의 회전 축을 따라 기울여집니다.
- 틸트 조정은 전자기 방향성 밸브의 수동 작동을 채택하며, 그것이 언제든지 방향을 막거나 바꿀 수 있습니다.
- 경사 안전을 보장하기 위한 경사의 2곳 극단적인 입장들에 있는 세트 교통 스위치.
3.3. 연소 시스템
- 버너는 이탈리아로부터 수입된 발투르 자동장치 곤로 버너입니다. 연료는 천연가스입니다 ; 가스에서의 압력은 5000Pa입니다 (천연가스의 발열량이 8600 킬로칼로리 / 큐빅입니다).
- 연소 연료에서의 압력이 (0-3000Pa로부터 조정할 수 있는) 하한으로 떨어질 때, 압력 계전기는 가스 공급 솔레노이드 밸브를 자르기 위해 신호를 보내고 (버너가 딸려 있습니다). 화염 감시기가 화염의 정상 연소를 발견할 수 없을 때, 그것은 자동적으로 가스 공급 솔레노이드 밸브를 자르고 경보 표시를 할 것입니다.
- 버너는 실린더에 의해 주도적인 움직일 수 있는 손수레에 설치됩니다.
- 노몸체가 기울여지기 전에 버너의 연소 튜브가 제시간에 노몸체의 산화 항구로부터 방출된다는 것을 제어 시스템은 보증하여야 합니다.

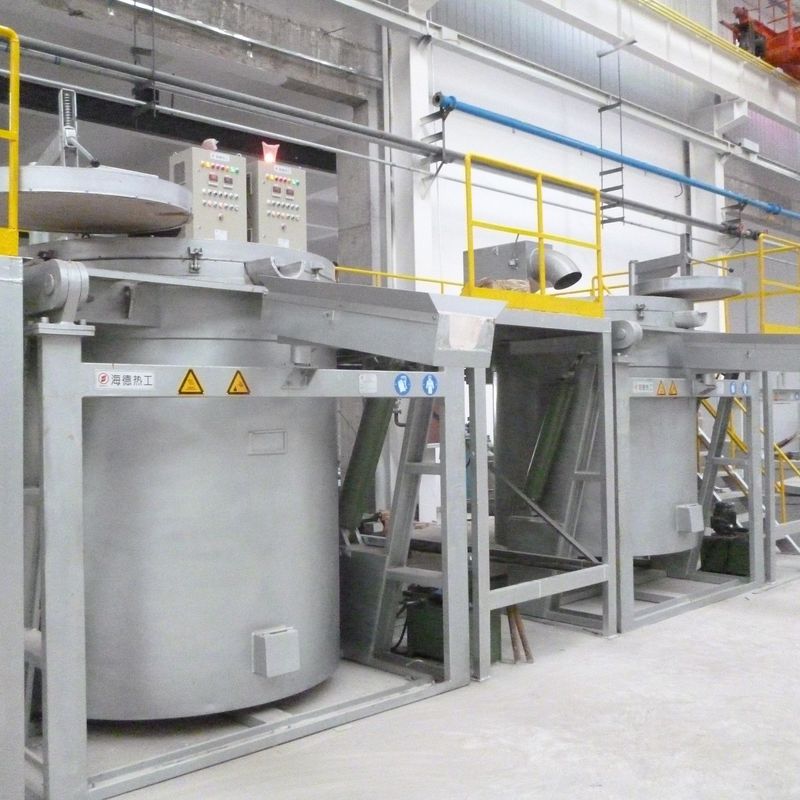

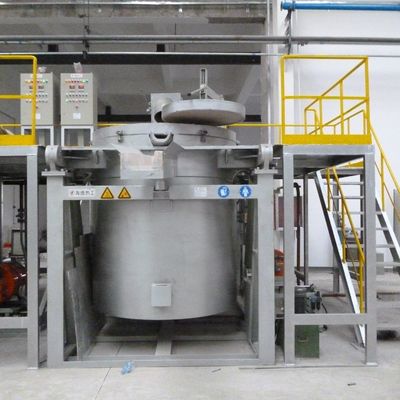

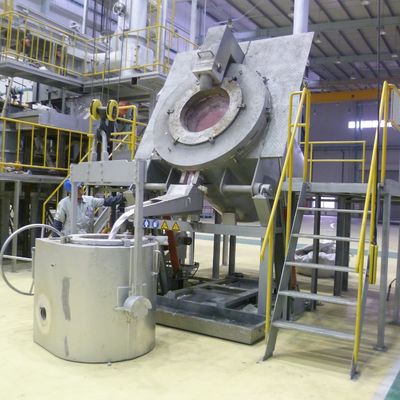

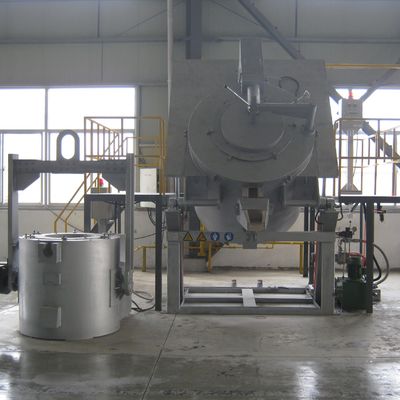

4. 장비 그림
5. 주요 인자
| SN | 항목 | 자료 | 발언 | |
| 1 | 효율적 로 용량 킬로그램 (Al) | 750 | ||
| 2 | 용융 속도 킬로그램 / Ｈ (Al) | 350 | 이미 있는 도가니 안에서 1/3 용융 알루니늄을 가지고 있으세요. | |
| 3 | 버너 | TGB60P | ||
| 4 | 에너지 소비 m3/h | 약 40 | ||
| 5 | 최대 퍼니스 온도 Ｃ | 950 | ||
| 6 | 용융 알루니늄 온도 제어 Ｃ의 정확성 | ≤± 5 | ||
| 7 | 온도 조절 모드 | PID+Dual 온도 제어 | ||
| 8 | 도가니 종류와 크기 밀리미터 |
ODΦ880, 높이 1000년 |
TBN800 모겐 |
|
| 9 | 펠렛 표면 온도 상승 Ｃ | ≤50 | 히팅 튜브, 방전 배출구와 상승 튜브의 설치 위치를 제외하고 | |
| 10 | 가스 소스 | 가스 형태 | 천연가스 | |
| 가스 압력 | 5 Kpa | |||
| 맥스. 흐름 | 60 m3/h | |||
| 11 | 전원 | 전압 Ｖ | 380 | |
| 주파수 HZ | 50 | |||
| 전원 Kw | ≤5 | |||
| 12 | 기압 MPa | 0.5-0.7 | ||
