전송은 수력 틸팅 실린더와 유압 틸팅 장치를 뜹니다

열전달을 위한 유압 틸팅 장치는 수력 틸팅 실린더와 자동 용융 알루니늄 쏟는 체제를 뜹니다

1. 장치적용

유압 틸팅 장치는 국자로부터 이동 레이들을 기울이고 용융 알루니늄을 털어내서 사용됩니다.

2. 장비 특징
오우 용이한 작동
안전하게 용융 알루니늄을 털어놓는 오우
오우 아니오 여분 부품
오우 틸팅 각은 90 도일 수 있습니다

3. 구조와 구성

---- 유물, 유압 시스템, 전기적인 제어 시스템과 다른 일부를 기울이면서, 장비는 주로 브라켓, 고정 브라켓을 기울여의 구성됩니다. 출현과 관계 차원은 국자 그림에 따라 있을 것입니다.

---- 장치는 내각 위의 매뉴얼에 의한 조작 버튼으로, 워크샵의 몇몇 장소에서 현장에서 고쳐집니다.

---- 제목화 브라켓은 카드와 다른 부분적을 배치하여 샤시, 수직 지지체, 안내판, 노즐로 구성됩니다. 그것은 필요한 처리 공정과 용접 뒤에 강철판과 복잡 형강으로 만들어지고, 충분한 세기를 가집니다. 프레임은 두 파트로 구성됩니다 : 토대와 선회 프레임. 하부 틀은 용접된 수직형 브레이스와 안내판을 얹은 용접 부분 강으로 만들어지고 수직형 브레이스가 복잡 형강으로 만들어지고, 충분한 지지체 내력을 보증하도록 안쪽인 강철판으로 용접되었습니다.

----- 고정 브라켓은 수직 지지체, 기지와 다른 부분적으로 구성됩니다. 둘다 지지와 기지는 강화 리브판으로 찌푸려진 윤곽 강으로 만들어집니다.

---- 유압 시스템은 수력 주유소, 밸브 블록, 제어유 회로와 다른 일부를 포함합니다. 장비의 틸팅은 전자기 리버싱 밸브에 의해 제어됩니다. 유압 시스템의 전자제어시스템은 시스템의 정상 작동을 보증하기 위해 지멘스와 쉐나이더 부품을 사용할 필요가 있고 터닝 작동이 조깅 방법을 채택합니다.

---- 팁핑 시스템은 안전 보호 시스템으로 안전하고 믿을 만하고 유체 정착 현상이 믿을 만한 로킹을 보증하기 위해 록킹 실린더의 유압 회로에서 사용되어야 합니다.

---- 틸팅 유압원통은 큰 베어링 캐패시티를 가지고 있는 큰 구멍 유압원통을 채택하고 오일 실이 수입된 고온 레지스턴트 오일 실을 채택합니다.

---- 실린더가 완전히 확장될 때, 틸팅 브라켓의 최대 틸팅 각은 90 도보다 더 큽니다. .

---- 수력 시스템 디자인 동결회로

---- 유압 실린더의 피스톤 로드는 충분한 마무리, 강도와 부식 저항성을 가지고 있어야 합니다. 어떤 진동과 무부하와 로드 동안 어떤 오일 누출. 유압 실린더 오일 파이프의 외부 표면은 고온을 방지하기 위해 치료되어야 합니다

---- 제어 캐비넷은 자활하는 방진형이고 상자 이 담긴 강철판의 두께가 1.2 밀리미터보다 못하진 않습니다.

4. 주요 인자

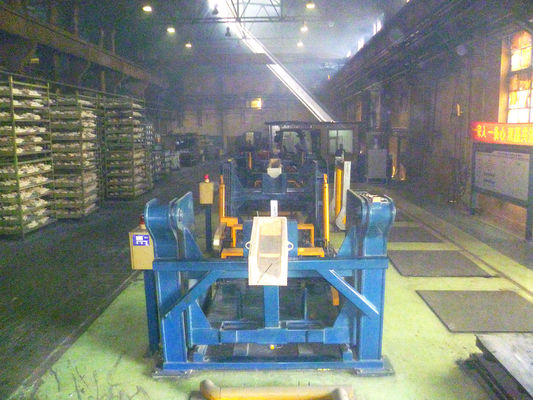

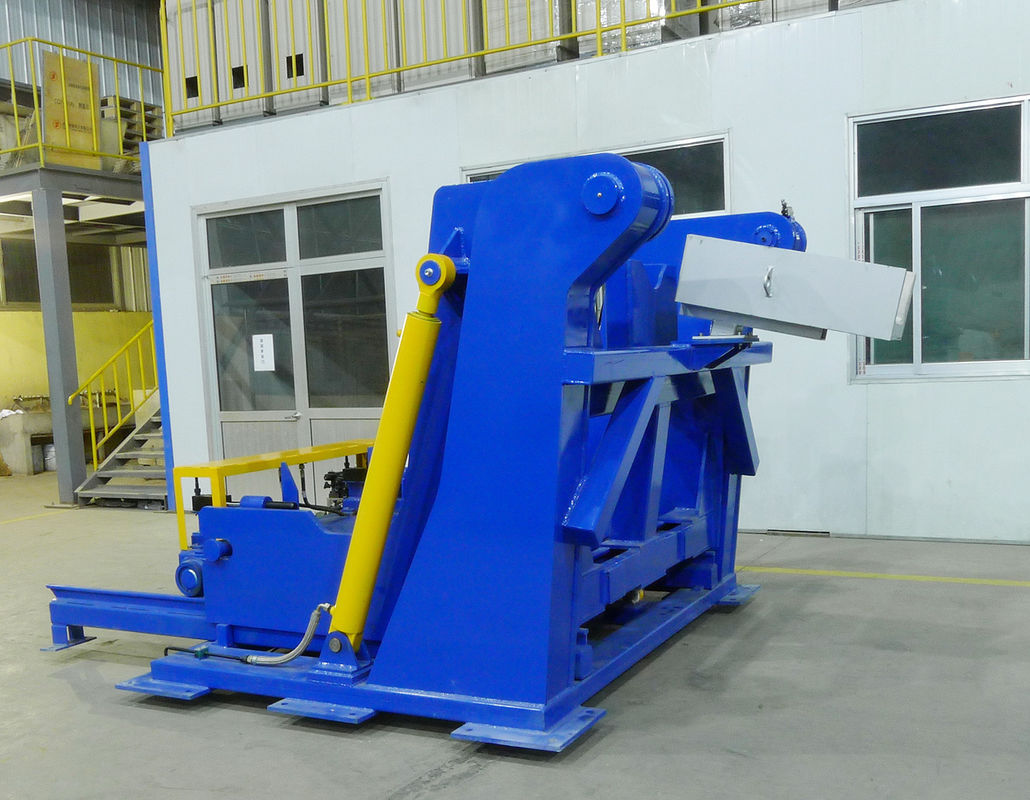

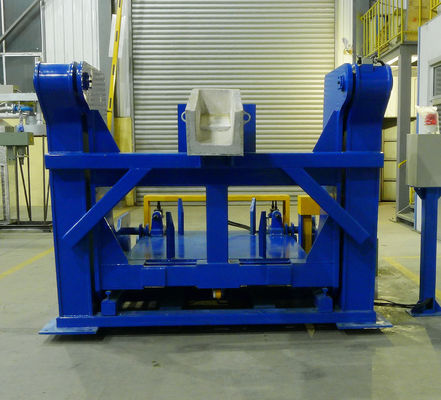

5. 장비 그림
